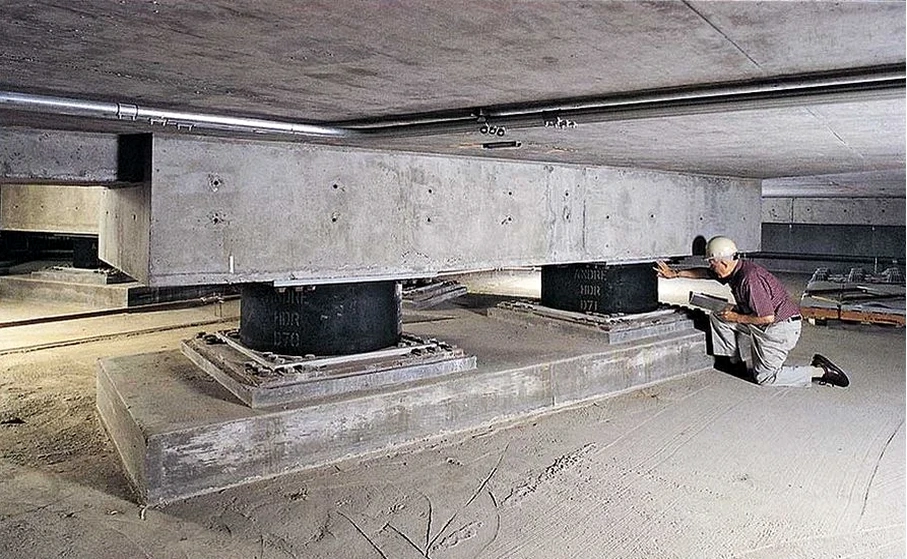

Sobre la mesa de trabajo se extienden los perfiles de suelo del puerto. El equipo revisa los acelerogramas de la estación UTFSM, justo en el borde del anfiteatro natural que es Valparaíso. La aislación sísmica de base no es un simple accesorio aquí. Es una decisión que nace de entender cómo se amplifican las ondas en las quebradas rellenas y en los suelos residuales de los cerros. En nuestra experiencia, cada diseño parte por caracterizar la rigidez del subsuelo con ensayos de MASW y refracción sísmica para obtener la velocidad de onda de corte real, porque las tablas genéricas no bastan cuando la topografía manda. Luego modelamos la interacción suelo-estructura con registros chilenos, los que han marcado la historia sísmica del país. El objetivo es claro: que el edificio se mueva muy poco mientras el suelo se sacude intensamente.
En Valparaíso, un buen diseño de aislación reduce la aceleración de piso en más del 70% comparado con una base fija.
Descripción del proceso
Aspectos locales
Un edificio de 15 pisos proyectado en el borde del plan de Valparaíso, cerca de la avenida Errázuriz, enfrentó un dilema típico. El suelo blando bajo la cota de fundación prometía amplificar ondas de período largo, justo en el rango donde un edificio convencional de esa altura entra en resonancia. Sin aislación, las derivas de piso se disparaban. Con aislación, el período de la estructura se alargaba a más de 3 segundos, escapando de la meseta de máxima respuesta espectral. El riesgo real en esta ciudad no es solo el colapso. Es la pérdida de operatividad después de un sismo severo. Hospitales, cuarteles de bomberos y edificios estratégicos no pueden darse el lujo de quedar inutilizables. Un diseño de aislación sísmica de base mal ejecutado, con aisladores subdimensionados o sin considerar el efecto de borde de las quebradas, podría llevar a desplazamientos residuales excesivos o al volcamiento de los dispositivos, dejando la estructura fuera de servicio justo cuando más se necesita en una emergencia porteña.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Resumen visual
Marco normativo
NCh2745.Of2013 – Análisis y diseño de edificios con aislación sísmica, ASCE/SEI 7-16 – Minimum Design Loads and Associated Criteria for Buildings and Other Structures, Chapter 17, NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios (para estructura sobre aislación), NCh 165 – Standard Specification for Plain and Steel-Laminated Elastomeric Bearings for Bridges
Servicios adicionales
Definición del espectro de diseño y sismos de entrada
Seleccionamos y escalamos registros sísmicos chilenos representativos de la subducción local, compatibles con la amenaza sísmica de la región de Valparaíso según estudios de peligro sísmico actualizados.
Selección y modelación de aisladores
Modelamos el comportamiento histerético de aisladores elastoméricos (LRB y HDR) y de fricción (FPS), definiendo rigidez efectiva, amortiguamiento y desplazamiento máximo para el sismo máximo creíble.
Análisis no lineal tiempo-historia (NLTH)
Ejecutamos modelos en software especializado considerando la interacción suelo-estructura, verificando derivas, aceleraciones de piso y desplazamientos residuales bajo siete pares de registros sísmicos.
Parámetros típicos
Consultas frecuentes
¿Qué tipo de aislador sísmico es más adecuado para los suelos blandos de Valparaíso?
En los suelos del plan de Valparaíso, donde predominan depósitos aluviales con VS30 bajo, recomendamos aisladores elastoméricos con núcleo de plomo (LRB). Su comportamiento histerético robusto y su capacidad de disipar energía en ciclos de gran desplazamiento los hace ideales para sitios con potencial de amplificación de ondas de período largo. La decisión final depende de un análisis no lineal tiempo-historia que evalúe el desplazamiento máximo y la estabilidad del dispositivo.
¿Cuánto cuesta el diseño de aislación sísmica para un proyecto en Valparaíso?
El diseño de aislación sísmica de base para un edificio típico en Valparaíso, incluyendo la campaña de ensayos de sitio (MASW, refracción), el análisis no lineal y la especificación de aisladores, se sitúa en un rango de $1.769.000 a $4.434.000. El costo exacto depende de la complejidad del proyecto, la altura del edificio y la cantidad de registros sísmicos a procesar.
¿Qué normativa chilena regula el diseño de aislación sísmica?
La norma específica es la NCh2745.Of2013 'Análisis y diseño de edificios con aislación sísmica'. Esta se complementa con la NCh433 para el diseño de la superestructura, la NCh2369 para estructuras industriales si aplica, y referencias internacionales como ASCE 7-16 Capítulo 17. Todos nuestros análisis cumplen estrictamente con estas disposiciones.
