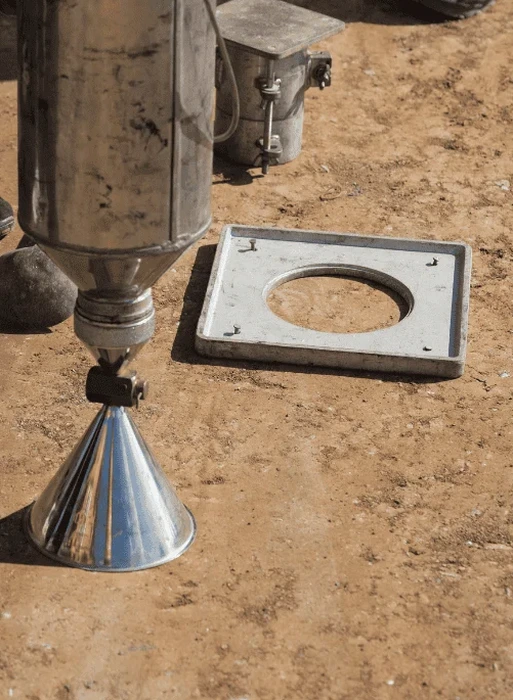

En la ampliación del edificio del Hospital Carlos van Buren, sobre la avenida Colón, el equipo de inspección detectó que varias capas de relleno bajo la losa no alcanzaban la densidad especificada en planos. Valparaíso, con sus 42 cerros y quebradas que descienden abruptamente hacia el Pacífico, impone condiciones de fundación donde cualquier asentamiento diferencial puede comprometer estructuras enteras. La densidad de campo mediante cono de arena se convirtió en el método de verificación directa antes de autorizar el vaciado del hormigón. Trabajar sobre suelos de origen coluvial, mezclados con rellenos antrópicos no controlados que abundan en los faldeos, exige un control que vaya más allá del dato de laboratorio: se necesita la certeza de que cada capa compactada in situ responde a lo que el cálculo geotécnico supuso. Para caracterizar mejor el perfil antes de compactar, a veces complementamos con calicatas que exponen la matriz del terreno natural bajo los rellenos.
En los suelos graníticos descompuestos de los cerros porteños, un 95% de la densidad máxima Proctor puede marcar la diferencia entre un relleno estable y uno que fluye con las lluvias invernales.
Descripción del proceso
Aspectos locales
Valparaíso concentra más de 300.000 habitantes en una estrecha franja costera con una pendiente media que supera el 15% en varios sectores poblados. El terremoto de 1985 (Mw 8.0) provocó deslizamientos generalizados en los rellenos de quebrada no compactados, sepultando viviendas en cerros como Mariposas y Ramaditas. La densidad de campo con cono de arena no es un trámite administrativo: es la última línea de verificación antes de que un relleno mal compactado se convierta en un plano de debilidad sísmica. Las lluvias concentradas entre mayo y agosto saturan los terraplenes con baja densidad, activando mecanismos de colapso por humedecimiento que ni siquiera requieren un sismo para manifestarse. La norma NCh433 exige que las fundaciones se apoyen sobre suelo competente, y la fiscalización municipal en la comuna está incrementando la exigencia de informes de control de compactación con datos trazables, no solo declaraciones juradas del contratista.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Resumen visual
Marco normativo
NCh1516 Of.1979 - Determinación de la densidad en terreno - Método del cono de arena, NCh1534/2 - Compactación - Control de compactación en obra, NCh 1516 - Standard Test Method for Density of Soil in Place by Sand-Cone Method, NCh 1534-1 - Correction for Oversize Particles
Servicios adicionales
Control de compactación por capa en rellenos estructurales
Ejecutamos ensayos de densidad de campo con cono de arena en terraplenes, subrasantes viales y rellenos bajo radieres, emitiendo el informe de grado de compactación según NCh1516 y NCh1534/2. El servicio incluye la determinación de la humedad in situ con secado a estufa en laboratorio acreditado ISO 17025 y la comparación contra la curva Proctor de referencia del mismo material.
Verificación de densidad en zanjas de redes y fundaciones superficiales
Aplicamos el método en excavaciones para colectores, tuberías de agua potable y fundaciones de muros de contención, donde el espacio reducido impide el uso de equipos nucleares. Realizamos la calibración del frasco de arena en base metálica antes de cada campaña, y entregamos resultados con coordenadas GPS y cota de cada punto de control para la memoria de cálculo geotécnico.
Parámetros típicos
Consultas frecuentes
¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Valparaíso?
El rango de precio por punto de ensayo de densidad de campo con cono de arena en la región de Valparaíso está entre $49.000 y $60.000, dependiendo de la cantidad de puntos por jornada, la accesibilidad al sitio y la necesidad de corrección por sobre-tamaño en materiales gruesos.
¿Qué norma chilena regula el ensayo de cono de arena?
El procedimiento está normalizado por la NCh1516 Of.1979 'Mecánica de suelos - Determinación de la densidad en terreno - Método del cono de arena', y se complementa con la NCh1534/2 para el control de compactación en obra. Adicionalmente seguimos los lineamientos de la NCh 1516 para la ejecución detallada del ensayo.
¿Cuánto tiempo toma obtener el resultado de densidad en obra?
El ensayo de campo propiamente tal toma entre 15 y 25 minutos por punto. El resultado del peso unitario seco y el porcentaje de compactación se entrega en un informe preliminar dentro de la misma jornada si la muestra se seca en laboratorio expeditivo, o al día siguiente con la humedad determinada por estufa para el documento definitivo.
¿Es válido el método del cono de arena para suelos con bolones?
El método es aplicable a suelos con partículas de hasta 1½ pulgada (38 mm). Cuando el material contiene bolones de mayor tamaño, aplicamos la corrección por sobre-tamaño según NCh 1534-1, sustituyendo el volumen de las partículas gruesas por material fino compactado al mismo grado, para no penalizar incorrectamente la densidad medida.
