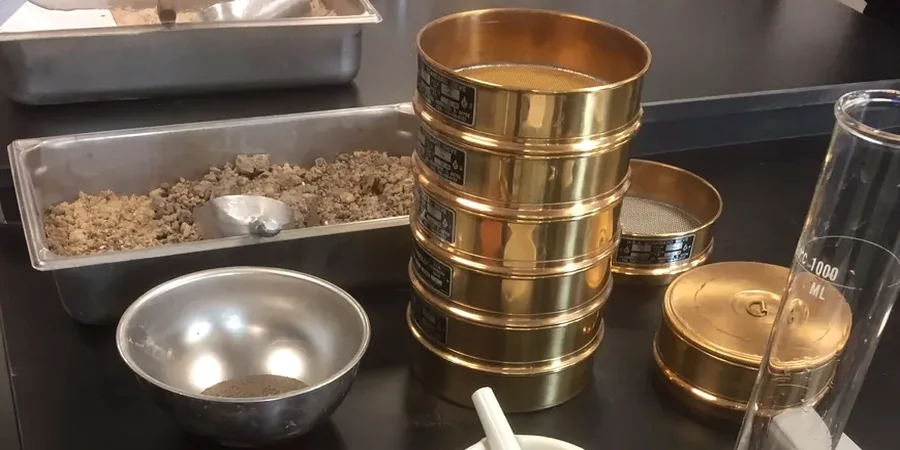

Si uno compara el plan de Valparaíso con los cerros, la diferencia de suelo es abismal. En el plan, sobre todo hacia el sector puerto, los rellenos artificiales dominan la estratigrafía y un análisis granulométrico que solo use tamices se queda corto; la fracción fina suele superar el 35% y ahí entra el hidrómetro para completar la curva. En los cerros, en cambio, lo que más vemos son suelos residuales de roca granítica meteorizada, con arena limosa y gravas angulosas que exigen una combinación cuidadosa de lavado por malla N°200 y tamizado en seco. Valparaíso no es uniforme: la ladera sur del cerro Playa Ancha se comporta distinto a los depósitos coluviales de la quebrada Cabritería. Por eso, cuando se proyecta una fundación en la ciudad, el ensayo granulométrico completo (tamices + hidrómetro) no es un trámite menor; es la base para clasificar el suelo con la USCS y anticipar cómo va a drenar, consolidar o responder ante un sismo como el de 2010, que aquí se sintió con amplificación en los sedimentos blandos del plan. Complementamos esta caracterización con el ensayo CPT en zonas donde los rellenos son muy heterogéneos y necesitamos perfiles continuos sin alterar la muestra, y con los límites de Atterberg cuando la fracción fina manda en el comportamiento plástico del material.
Una curva granulométrica mal definida en los rellenos del plan de Valparaíso es la causa raíz de asentamientos que las memorias de cálculo no logran explicar.
Descripción del proceso
Aspectos locales
En Valparaíso, muchas veces vemos que los proyectos en el plan ignoran la granulometría del relleno antiguo y después aparecen asentamientos diferenciales que ni el mejor cálculo estructural resuelve. El riesgo clásico es diseñar con un suelo 'tipo' cuando el terreno real es un relleno de escombros, bolones y arena fina mal compactada que cambia cada cinco metros. Sin una curva granulométrica confiable, la estimación del coeficiente de permeabilidad por fórmulas indirectas como Hazen falla por goleada, y el drenaje proyectado queda subdimensionado. Otro punto crítico en los cerros es la licuefacción estática en lentes de arena limosa saturada durante un sismo; si el análisis granulométrico no detecta esa fracción de arena fina uniforme, el riesgo de flujo se subestima groseramente. En zonas de interfaz cerro-plan, como el sector de la Avenida Argentina, los suelos finos con plasticidad media pueden generar ciclos de contracción y expansión que una mala clasificación granulométrica no anticipa, comprometiendo pavimentos y fundaciones superficiales.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Marco normativo
NCh 165 (reapproved 2007) Standard Test Method for Particle-Size Analysis of Soils, NCh 165-04e1 Standard Test Methods for Particle-Size Distribution of Soils Using Sieve Analysis, NCh1508:2014 Geotecnia – Clasificación de suelos para propósitos de ingeniería, NCh433.Of1996 Mod.2009 Diseño sísmico de edificios (referencia para caracterización de sitio)
Servicios adicionales
Granulometría por tamizado en seco
Para suelos gruesos de los cerros, determinamos la distribución de tamaños sobre malla N°200 con lavado previo y corrección por humedad higroscópica.
Ensayo de hidrómetro (Bouyoucos)
Análisis de la fracción fina por sedimentación, con control de temperatura y corrección por menisco, indispensable para clasificar limos y arcillas del plan.
Clasificación USCS completa
Integramos los resultados granulométricos con los límites de Atterberg para asignar el símbolo de grupo (GW, SP, ML, CL, etc.) según la práctica NCh 1508.
Determinación de contenido de humedad natural
Parámetro esencial para correlacionar la granulometría con el estado de compactación y la susceptibilidad a cambios volumétricos en suelos superficiales.
Parámetros típicos
Consultas frecuentes
¿Cuándo es obligatorio incluir el ensayo de hidrómetro en Valparaíso?
El hidrómetro se vuelve indispensable cuando la fracción que pasa la malla N°200 supera el 10-15% de la muestra total, algo muy frecuente en los rellenos limosos del plan de Valparaíso y en los suelos residuales de los cerros con alto contenido de finos plásticos. Sin el hidrómetro, la clasificación USCS queda incompleta y no se puede determinar si el suelo es limo, arcilla o una mezcla, lo cual afecta directamente el diseño de drenajes y la estimación de asentamientos.
¿Qué diferencia hay entre el análisis granulométrico para una calicata y para un sondaje SPT?
La diferencia principal está en la alteración de la muestra. En una calicata se extrae material poco alterado en bloque y se puede obtener una muestra representativa para tamices e hidrómetro sin contaminación. En un sondaje SPT, la muestra del tubo partido viene con cierta perturbación mecánica y se debe descartar el material suelto superficial antes de cuartear para el ensayo. En Valparaíso, para suelos de cerro con gravas angulosas, preferimos muestras de calicata porque el rechazo del SPT en gravas gruesas distorsiona la curva granulométrica real.
¿Cuál es el costo de un análisis granulométrico completo con hidrómetro para un proyecto en Valparaíso?
El rango de precio para un análisis granulométrico combinado (tamices más hidrómetro) en Valparaíso está entre $48.000 y $86.000 por muestra, dependiendo si se requiere solo la curva granulométrica o también la clasificación USCS integrada con límites de Atterberg y contenido de humedad. El valor final varía según la cantidad de muestras y la urgencia de los resultados.
