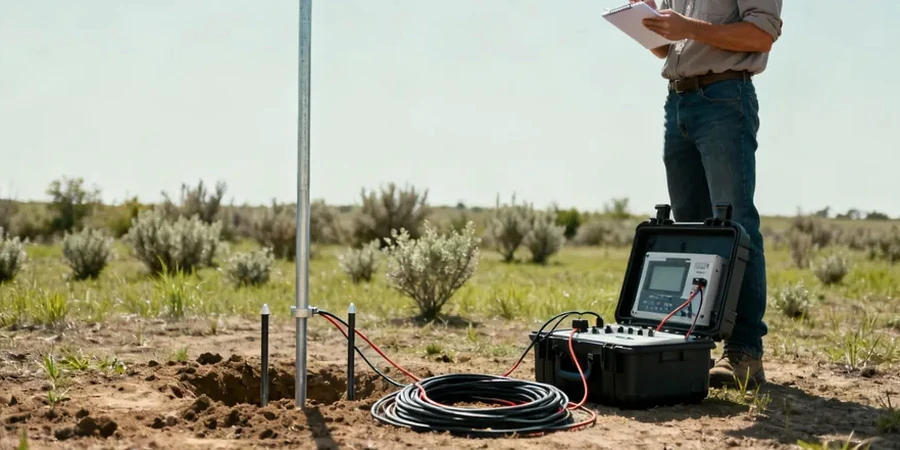

Un proyecto de edificación de nueve pisos en el sector de Playa Ancha, proyectado sobre un antiguo thalweg rellenado con material de baja compactación y escombros, nos enfrentó a un subsuelo donde la variabilidad lateral era el principal desafío. En Valparaíso, donde la topografía de cerros y quebradas impone condiciones geotécnicas extremadamente heterogéneas, el sondeo eléctrico vertical (SEV) se vuelve una herramienta insustituible para mapear la continuidad de los estratos y detectar zonas de saturación antes de cualquier campaña mecánica. La técnica de resistividad eléctrica permite, mediante la inyección de corriente continua y la medición del potencial, construir una columna geoeléctrica que revela la interfaz entre el relleno antrópico, el coluvión granular y el basamento rocoso meteorizado típico de la Formación Valparaíso. Para proyectos donde la profundidad del sustrato competente es incierta, complementamos esta prospección con ensayos CPT que verifican puntualmente la resistencia de punta en las anomalías detectadas, o con sondajes SPT donde la recuperación de muestras es mandatoria para correlacionar los valores de resistividad con la granulometría real del material.
La resistividad eléctrica en los cerros de Valparaíso no solo mapea estratos: revela la historia de rellenos y paleocauces ocultos bajo la ciudad.
Descripción del proceso
Aspectos locales
Valparaíso, con sus 42 cerros y una densidad de quebradas que fragmentan el tejido urbano, presenta un riesgo geotécnico singular: el 70% de su superficie construida se asienta sobre rellenos antrópicos no controlados, depósitos de remoción en masa y suelos residuales de esquistos micáceos, según el mapa de peligros geológicos del SERNAGEOMIN. Ignorar la heterogeneidad del subsuelo mediante solo una campaña de calicatas aisladas puede llevar a interpretar erróneamente la profundidad real del sello de fundación. El riesgo más severo se materializa cuando una zapata corrida se apoya parcialmente sobre un lente de arcilla blanda saturada —no detectado— y parcialmente sobre roca meteorizada, generando un asentamiento diferencial que fisura la estructura en pocos años. Los SEV en Valparaíso han evidenciado paleocauces rellenos con material orgánico a 15 metros de profundidad bajo lo que superficialmente parecía un depósito granular competente, un escenario que solo un perfil continuo de resistividad puede anticipar. Para abordar la estabilidad de excavaciones en estas condiciones, frecuentemente recomendamos complementar el estudio con un análisis de estabilidad de taludes, dado que los cortes verticales en rellenos heterogéneos son propensos a colapsos súbitos durante la construcción.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Marco normativo
NCh 3328: Standard Guide for Using the Direct Current Resistivity Method for Subsurface Investigation, NCh1508.Of2014: Geotecnia – Estudio de Mecánica de Suelos, NCh433.Of1996 Mod.2012: Diseño Sísmico de Edificios (clasificación sísmica del sitio mediante Vs30 correlacionada)
Servicios adicionales
Sondeo Eléctrico Vertical (SEV) para Fundaciones de Edificios en Ladera
Ejecutamos SEV profundos con apertura de electrodos de corriente (AB/2) de hasta 150 metros, orientados a definir la profundidad del basamento rocoso sano bajo los depósitos coluviales de los cerros de Valparaíso. El modelo de capas resultante identifica zonas de baja resistividad asociadas a saturación o material fino compresible, permitiendo al ingeniero calculista decidir entre fundaciones directas o pilotes con datos precisos.
Tomografía de Resistividad Eléctrica (ERT) 2D en Quebradas y Rellenos
Para obras lineales como colectores de aguas lluvia o muros de contención en antiguas quebradas, desplegamos perfiles ERT con arreglos de múltiples electrodos. Esta técnica permite reconstruir una imagen continua del subsuelo que delimita la geometría del relleno antrópico y la roca basal, detectando paleocanales y zonas de flujo subterráneo que los sondeos puntuales no logran captar.
Correlación Geoeléctrica-Geotécnica para Clasificación de Sitio Sísmico
Integramos los valores de resistividad con ensayos de penetración estándar (SPT) ejecutados in situ para generar correlaciones empíricas locales. Este procedimiento, calibrado para los suelos graníticos y esquistosos de la Región de Valparaíso, permite estimar la velocidad de onda de corte (Vs) y clasificar el perfil de suelo según la NCh433, optimizando el diseño sismorresistente de la estructura.
Parámetros típicos
Consultas frecuentes
¿Cuál es el costo de un sondeo eléctrico vertical en Valparaíso?
El rango de inversión para un SEV con apertura de AB/2=100 m y modelo de capas interpretado en Valparaíso se sitúa entre $343.000 y $433.000. El valor final depende de la accesibilidad al punto de medición en los cerros, la necesidad de abrir electrodos en pavimento y la cantidad de puntos de sondeo requeridos para el estudio.
¿Qué profundidad real de investigación se alcanza en los suelos de Valparaíso?
En los suelos del puerto, con un AB/2 de 100 metros, la penetración efectiva oscila entre 30 y 50 metros, aunque la resolución decae con la profundidad. La presencia de lentes de arcilla conductora en los primeros 10 metros puede enmascarar la señal de estratos profundos más resistivos, por lo que la interpretación inversa debe constreñirse con información geológica de calicatas o sondajes previos.
¿Se pueden hacer SEV dentro de una bodega portuaria con piso de hormigón?
Sí, es factible pero requiere perforar el pavimento para clavar los electrodos de corriente y potencial con gel conductivo hasta alcanzar el suelo natural. En estos casos, usamos arreglos Schlumberger con electrodos de acero inoxidable de 60 cm y aplicamos corriente de hasta 500 mA para vencer la alta resistencia de contacto del hormigón seco.
¿Cómo se correlaciona la resistividad con el tipo de suelo para el diseño de muros de contención?
No existe una correlación universal, pero para los suelos de Valparaíso hemos calibrado rangos empíricos: arcillas limosas saturadas presentan 5-20 Ω·m, coluviones granulares húmedos 50-200 Ω·m, y roca esquistosa meteorizada 200-800 Ω·m. Estos valores se ajustan con los resultados de granulometría y límites de Atterberg de las calicatas ejecutadas en el mismo perfil, permitiendo al ingeniero modelar el empuje de tierras con parámetros drenados o no drenados según la saturación inferida.
